Quels sont les principaux composants d'une grande excavatrice minière ?

Grandes excavatrices minières Ces engins lourds sont indispensables dans les mines à ciel ouvert, les carrières et les grands travaux de terrassement. Conçus pour les conditions de travail difficiles, ils offrent des capacités d'excavation et de chargement exceptionnelles, améliorant ainsi la productivité minière et l'efficacité opérationnelle.

Cependant, les performances d'une pelle hydraulique dépendent non seulement de sa taille ou de la capacité de son godet, mais aussi de la qualité et de l'intégration de ses composants clés, tels que le moteur, le système hydraulique, les équipements de travail, le train de roulement et les systèmes de commande. Une configuration optimale de ces composants influe directement sur la productivité, la fiabilité et les coûts d'exploitation à long terme.

Cet article explique les principaux composants des grandes excavatrices minières, leurs fonctions et leur influence sur les performances de l'équipement, aidant ainsi les professionnels du secteur minier à évaluer les configurations d'équipement et à prendre des décisions éclairées en matière de sélection d'équipement.

1. Réponse rapide

Les grandes pelles minières sont composées de plusieurs éléments clés, notamment le moteur et le système d'alimentation, le système hydraulique, la flèche et le bras, le godet, le système de rotation, le châssis, le système de commande électrique et la cabine de l'opérateur. L'ensemble de ces éléments détermine les performances d'excavation, la productivité, la fiabilité et l'efficacité opérationnelle de la pelle dans les environnements miniers exigeants.

2. Quels sont les composants clés d'une grande excavatrice minière ?

Une grande excavatrice minière est composée de multiples systèmes qui fonctionnent de concert pour assurer la puissance d'excavation, l'efficacité de chargement et la fiabilité à long terme. Chaque composant joue un rôle spécifique dans la performance de la machine, notamment en conditions d'exploitation minière intensive et continue.

Système moteur et alimentation

Le moteur et le système d'alimentation fournissent l'énergie nécessaire aux opérations d'excavation, de chargement, de rotation et de déplacement. Sur les grandes pelles minières, un moteur puissant et fiable est essentiel pour garantir des performances stables lors de longs cycles de travail.

Des facteurs clés tels que la puissance de sortie, le rendement énergétique, la fiabilité et les exigences de maintenance influent directement sur les coûts d'exploitation et la productivité.

Système hydraulique

Le système hydraulique est l'un des composants les plus importants d'une grande excavatrice minière. Il transforme la puissance du moteur en force hydraulique pour contrôler les mouvements de la flèche, du bras, du godet et de la rotation.

Un système hydraulique haute performance améliore la force d'excavation, la fluidité de fonctionnement et les capacités multifonctionnelles, permettant à l'excavatrice de maintenir des performances efficaces dans des environnements miniers exigeants.

Ensemble flèche, bras et godet

La flèche, le bras et le godet constituent les principaux équipements de travail d'une excavatrice minière et effectuent directement les tâches d'excavation et de manutention des matériaux.

Ces composants doivent résister à des chocs importants, aux matériaux abrasifs et à un fonctionnement continu. Leur résistance structurelle, leur résistance à l'usure et la capacité du godet influent directement sur l'efficacité d'excavation et la durabilité de l'équipement.

Système de balançoire

Le système de rotation permet à la superstructure de l'excavatrice de pivoter entre les positions d'excavation et de chargement.

Un système de balancement fiable contribue à réduire le temps de cycle, à améliorer l'efficacité du chargement et à maintenir un fonctionnement stable lors des opérations répétées d'excavation et de chargement de camions.

Système de train de roulement

Le châssis supporte l'ensemble de la machine et permet à l'excavatrice de fonctionner sur des terrains miniers accidentés et difficiles.

Il comprend des composants tels que le châssis de chenilles, les chaînes de chenilles, les galets et le système d'entraînement. La conception robuste du train de roulement améliore la stabilité, la mobilité et la durée de vie de la machine dans les conditions minières difficiles.

Système électrique et de contrôle

Le système électrique et de contrôle gère le fonctionnement de la machine, la surveillance des performances et le diagnostic des pannes.

Les excavatrices minières modernes utilisent des systèmes de contrôle avancés pour améliorer l'efficacité opérationnelle, réduire les temps d'arrêt et faciliter la gestion de la maintenance.

Cabine de l'opérateur et système de sécurité

La cabine de l'opérateur offre un environnement de travail aux opérateurs de machines lors des opérations minières de longue durée.

Une cabine bien conçue améliore la visibilité, le confort et la sécurité opérationnelle grâce à des caractéristiques telles que des commandes ergonomiques, des structures de protection et des systèmes de surveillance.

3. Comment choisir une grande excavatrice minière en fonction des exigences relatives aux composants ?

Lors du choix d'une pelle minière de grande taille adaptée, les acheteurs doivent prendre en compte des facteurs tels que les conditions d'exploitation, les exigences de production, les performances de la machine, les coûts de maintenance et le coût total de possession. Une configuration appropriée de la pelle permet d'améliorer l'efficacité minière, de réduire les temps d'arrêt et d'optimiser la rentabilité à long terme.

Les critères de sélection spécifiques sont les suivants :

Échelle minière et conditions de travail

Les dimensions et la configuration de l'excavatrice doivent correspondre à l'échelle de l'exploitation minière, aux exigences de production et aux conditions de travail.

Les grandes mines à ciel ouvert, dont les exigences de production sont élevées, nécessitent généralement des excavatrices minières de 70 tonnes ou plus pour assurer des performances d'excavation supérieures, une plus grande capacité de godet et une capacité de chargement efficace pour les camions miniers de grande capacité.

Les mines, carrières et chantiers d'excavation de taille moyenne utilisent généralement des pelles sur chenilles de 30 à 70 tonnes, offrant un bon compromis entre productivité, flexibilité et coûts d'exploitation. Des modèles plus petits peuvent être plus adaptés aux projets disposant d'un espace de travail limité ou d'exigences de production moindres.

Les caractéristiques du matériau influencent également le choix du matériel. Les applications sur roche dure nécessitent des structures renforcées et des composants résistants à l'usure, tandis que les matériaux plus tendres privilégient souvent une plus grande capacité de godet et une efficacité de chargement accrue.

Paramètres de performance de l'excavatrice à noyau

Les principaux paramètres de performance influent directement sur l'efficacité des travaux d'excavation, la productivité et les coûts d'exploitation à long terme.

Privilégiez les performances d'excavation et la capacité de production. La capacité du godet, la force d'excavation et la vitesse du cycle de travail déterminent la quantité de matériaux que l'excavatrice peut traiter à chaque cycle et si elle peut répondre aux exigences de production du projet.

Tenez compte de la puissance et des performances hydrauliques. Un moteur et un système hydraulique correctement adaptés garantissent des performances stables lors d'un fonctionnement intensif continu, tout en contribuant à réduire la consommation de carburant et les temps d'arrêt.

Évaluer la durabilité en conditions minières. La robustesse des équipements de travail, la fiabilité du train de roulement et la durabilité des composants sont essentielles pour réduire la fréquence de maintenance et garantir un fonctionnement à long terme dans des environnements difficiles. environnements.

Conditions de maintenance et assistance après-vente

Les grandes excavatrices minières fonctionnent dans des conditions exigeantes, ce qui fait de la maintenance un facteur important pour la performance à long terme de l'équipement.

Les acheteurs doivent vérifier si les composants essentiels sont faciles à inspecter et à entretenir, car une maintenance aisée permet de réduire les temps d'intervention et les coûts d'exploitation. La disponibilité des pièces détachées, du support technique et des ressources de maintenance locales doit également être évaluée avant l'achat.

Un système après-vente fiable, comprenant une couverture de garantie et une assistance technique rapide, peut contribuer à minimiser les temps d'arrêt des équipements et à améliorer le retour sur investissement à long terme.

Coût total d'exploitation et valeur de l'investissement

Le prix d'achat initial ne représente qu'une partie de la décision d'investissement. Les acheteurs doivent évaluer le coût total de possession, incluant la consommation de carburant, les frais d'entretien, le remplacement des composants et la durée de vie de l'équipement.

Une machine dotée de composants fiables, d'un fonctionnement efficace et de temps d'arrêt réduits peut offrir une meilleure valeur à long terme, même si l'investissement initial est plus élevé.

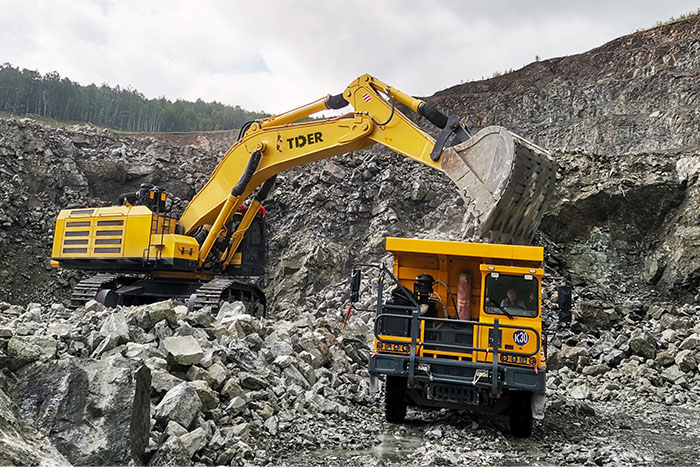

4. TDER TCE1000 : Une excavatrice minière de 100 tonnes pour les opérations minières lourdes

Le TDER TCE1000 est un pelle sur chenilles de classe 100 tonnes conçu pour les applications minières exigeantes, notamment l'exploitation à ciel ouvert, le chargement du charbon, les opérations de décapage et les travaux de terrassement à grande échelle.

Cette machine intègre des performances de haute puissance, une technologie hydraulique efficace, des structures renforcées et des systèmes de contrôle intelligents pour répondre aux exigences d'un fonctionnement continu à charge élevée dans des environnements miniers difficiles.

Performances élevées pour les opérations minières continues

Le TCE1000 est équipé d'un moteur Scania DC16 haute puissance, délivrant 574 kW à 2 000 tr/min pour fournir une puissance élevée pour les travaux d'excavation lourds.

Grâce au mode ECO et à un système hydraulique performant, la pelle hydraulique offre des performances d'excavation exceptionnelles tout en optimisant la consommation de carburant. Son moteur ne nécessite aucun ajout d'urée, ce qui contribue à réduire les coûts d'exploitation et à simplifier la maintenance.

Sa technologie d'adaptation à la haute altitude et sa capacité de démarrage à froid améliorée permettent un fonctionnement fiable dans des environnements difficiles.

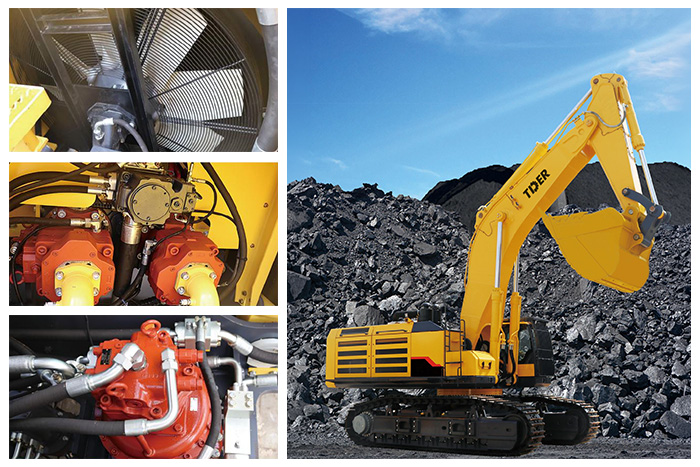

Système hydraulique performant pour une productivité accrue

La TCE1000 adopte un système hydraulique à flux positif Kawasaki avec une conception à double pompe de 280 cm3, offrant une réponse plus rapide, une force de creusement plus importante et une coordination plus fluide entre les mouvements de travail.

Son système de refroidissement double indépendant contrôle séparément le refroidissement à l'huile et à l'eau, améliorant ainsi la gestion de la chaleur et la fiabilité lors des opérations intensives continues, notamment dans les environnements miniers à haute température ou difficiles.

Structure renforcée pour conditions minières difficiles

Pour les applications minières exigeantes, la durabilité structurelle influe directement sur la disponibilité et la durée de vie des équipements.

Le TCE1000 utilise des composants structurels renforcés optimisés par analyse par éléments finis, avec une capacité de charge supérieure de 50 % à celle des modèles similaires de la même catégorie, améliorant ainsi sa durabilité dans des conditions d'excavation difficiles.

La machine est équipée de série d'un godet à roche de 6,5 m³ doté de plaques haute résistance à l'usure. Des godets de 6,5 à 8 m³, des rippers, des brise-roches hydrauliques et d'autres accessoires sont disponibles en option pour permettre à la pelle de s'adapter à différents matériaux miniers et conditions de travail.

Fonctionnement sûr, intelligent et confortable

Les excavatrices minières fonctionnent souvent pendant de longues heures dans des environnements poussiéreux, bruyants et exigeants, ce qui fait de la sécurité et du confort de l'opérateur des facteurs importants.

Le TCE1000 est équipé d'une cabine de conduite pressurisée conçue pour les environnements miniers difficiles.

Le chalet offre :

• Protection FOG et FOPS pour une sécurité accrue de l'opérateur
• Étanchéité améliorée pour réduire la poussière et le bruit
• Écran tactile de 10 pouces avec surveillance intelligente
• surveillance à distance par GPS et diagnostic des pannes
• Système de caméra à 360° pour une meilleure visibilité

Ces fonctionnalités intelligentes aident les opérateurs à surveiller l'état des machines, à améliorer la sécurité et à optimiser la disponibilité des équipements.

Maintenance simplifiée pour réduire les temps d'arrêt

Pour les équipements miniers, l'efficacité de la maintenance influe directement sur la continuité de la production.

Le TCE1000 adopte une conception avec un grand espace de maintenance comprenant une salle des pompes et un compartiment d'alimentation indépendants, ce qui facilite l'inspection et l'entretien.

Le système de filtration d'air à double filtre simplifie également l'entretien courant et contribue à maintenir des performances fiables de la machine lors d'un fonctionnement à long terme.

5. Conclusion

Choisir une pelle minière de grande taille implique de trouver un équilibre entre les performances d'excavation, les conditions d'exploitation, la fiabilité et les coûts d'exploitation à long terme. Une combinaison optimale de système d'alimentation, de performances hydrauliques, de robustesse structurelle et de services de maintenance contribue à améliorer la productivité et à réduire les temps d'arrêt.

TDER propose des solutions d'excavatrices sur chenilles allant de 21 à 135 tonnes, y compris des modèles miniers robustes conçus pour les applications minières exigeantes, aidant ainsi les clients à sélectionner l'équipement adapté aux différentes exigences de leurs projets.
