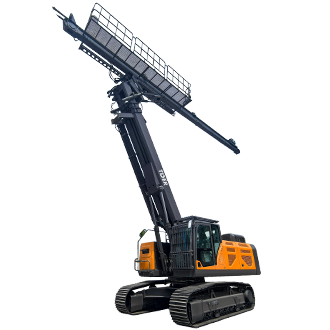

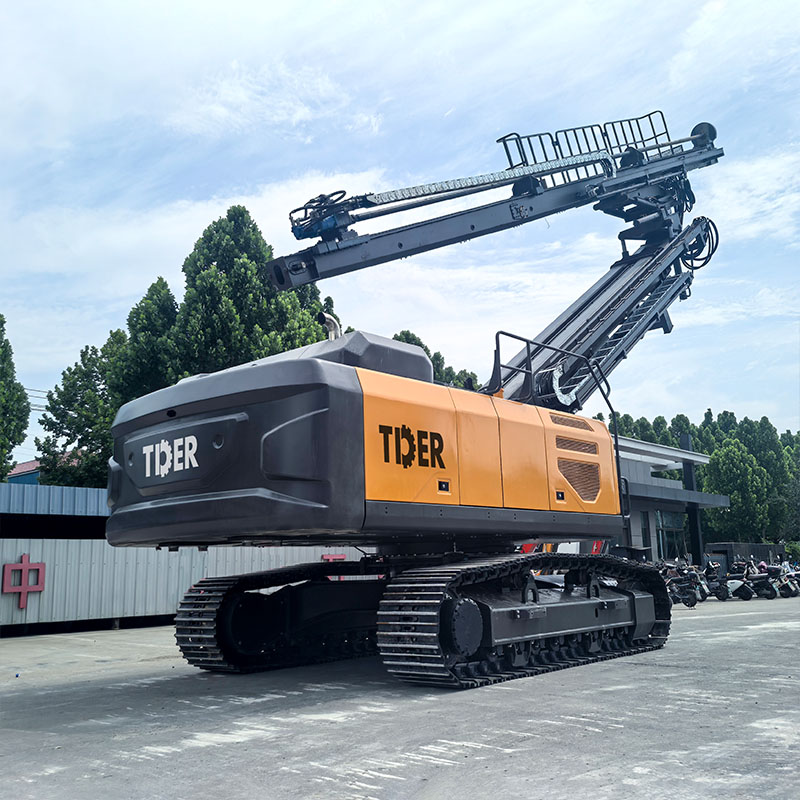

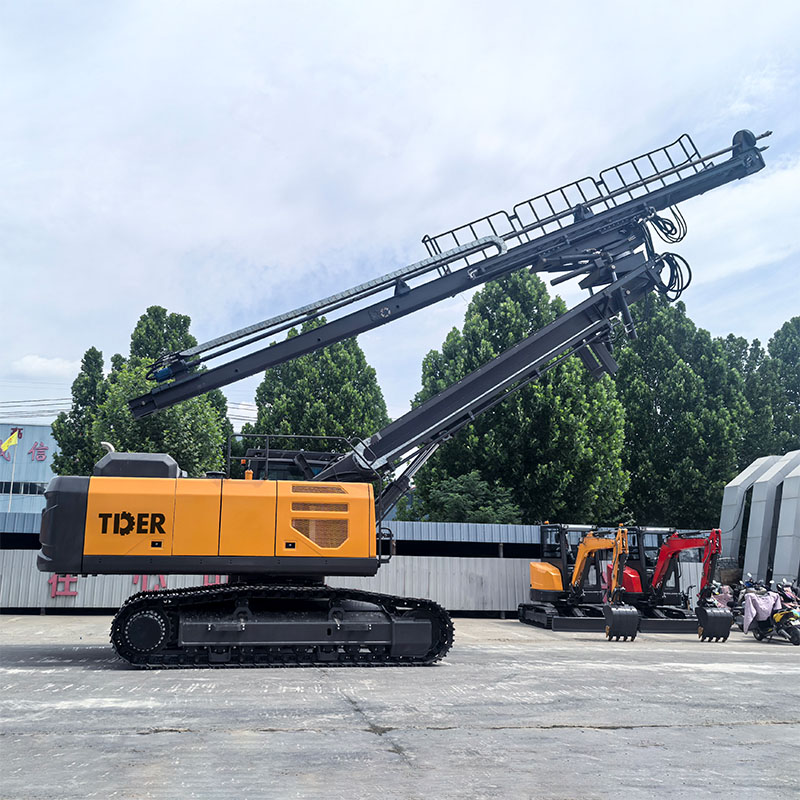

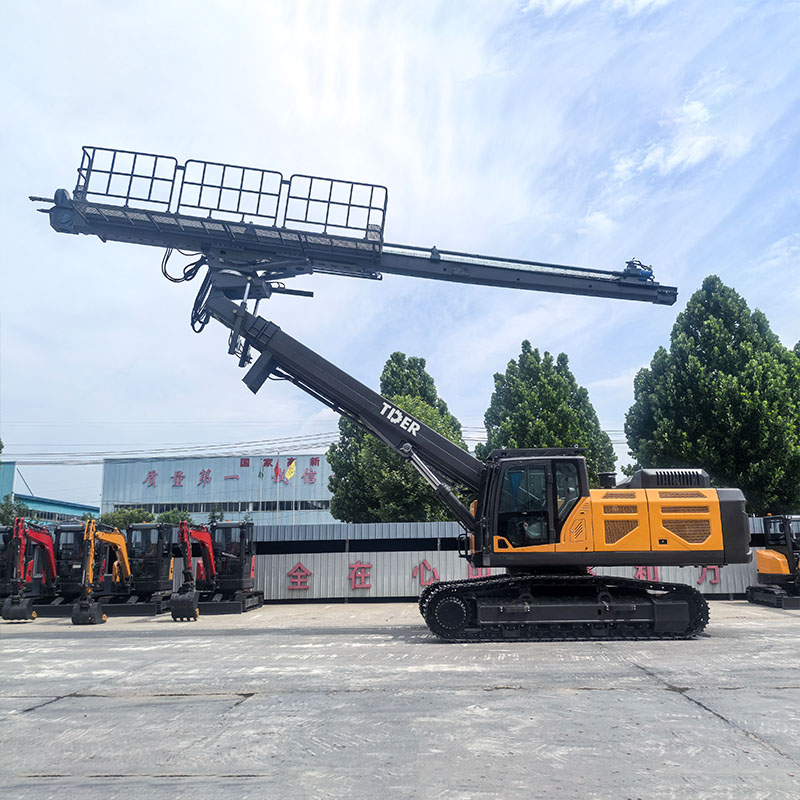

Foreuse d'ancrage
ZR308A
Caractéristiques
Ancrage en pente raide avec une portée de forage de 20 m
La ZR308A est une foreuse d'ancrage conçue pour l'ancrage rocheux et la stabilisation des talus sur les autoroutes, les voies ferrées, les centrales hydroélectriques et les ouvrages hydrauliques. Avec une profondeur de forage maximale de 20 m, elle est particulièrement adaptée à l'ancrage rocheux en forte pente et à la maîtrise des risques géologiques.
Tête motrice à couple élevé pour un forage efficace
La tête hydraulique offre un couple de sortie élevé et une grande capacité de forage. Sa vitesse de rotation est réglable par commande par paliers et à vitesse variable en continu, tandis que la surveillance en temps réel de la vitesse permet aux opérateurs de sélectionner les paramètres de forage adaptés aux différentes conditions géologiques et exigences de construction.
Forage latéral à 90° pour plateformes de travail étroites
Le mécanisme de déviation à 90 degrés permet à la flèche de forage de pivoter latéralement pour forer depuis le côté de la machine. Ceci confère à l'appareil de forage d'ancrage une plus grande flexibilité sur les plateformes de travail étroites ou irrégulières où les configurations de forage conventionnelles peuvent être limitées.
Portée de flèche de 18 m pour la construction en pente raide
La flèche télescopique utilise une structure à double support en acier haute résistance et offre une hauteur de levage maximale de 18 m. L'extension hydraulique assure un mouvement de flèche rapide et stable, permettant à la machine d'atteindre des positions de forage élevées pour les travaux d'ancrage en pente.
Forage multi-angles pour différentes positions d'ancrage
Le bras de forage peut être positionné selon plusieurs angles, aussi bien pour le forage vertical que pour le forage en pente. Cette flexibilité permet à l'appareil de forage d'ancrage de s'adapter à différentes configurations d'ancrage et aux variations du terrain, sans être limité à une seule direction de forage.
Alimentation hydraulique avec une forte capacité anti-blocage
L'entraînement hydraulique assure à la fois l'avance du foret et les mouvements auxiliaires, offrant une large plage de réglage pour différents diamètres et profondeurs de forage. Ce système garantit également un amorçage de forage en douceur et une forte résistance au blocage du foret, contribuant ainsi à maintenir la progression du forage dans les formations complexes.
Serrage hydraulique pour des changements de tiges plus rapides
Le système de serrage hydraulique permet un changement rapide des tiges de forage, réduisant ainsi les interruptions lors du forage continu. La ZR308A supporte des profondeurs de forage de 0 à 20 m, avec une profondeur maximale de forage par trou de 10,8 m, offrant une grande flexibilité pour répondre à différents besoins d'ancrage.
Air comprimé à haute pression pour une évacuation rapide des déblais
Le compresseur d'air à vis haute pression assure un débit d'air important pour une évacuation efficace des déblais de forage. L'eau est injectée au centre de la tige de forage pour limiter la poussière, améliorant ainsi l'environnement de travail et permettant un forage plus rapide et plus propre.
Train de roulement chenillé de type minier pour terrains difficiles
La ZR308A est équipée d'un châssis chenillé de type minier avec des chenilles de taille 216 et un système de déplacement renforcé. Cette configuration chenillée assure une stabilité et une mobilité optimales lors des déplacements entre les postes de forage sur des terrains accidentés ou difficiles.
Frein hydraulique central pour un forage stable
Un frein hydraulique est intégré au mécanisme de rotation central afin de prévenir tout mouvement indésirable de la flèche pendant le forage. En stabilisant la position de forage, le système contribue à améliorer le positionnement des trous et la régularité du forage, notamment lors des opérations en pente.
CARACTÉRISTIQUES
| Options de moteur | Cummins National IV | — | B6.7CS4 300C / 221 kW / 2200 tr/min |
| Cummins Euro V | — | B6.7 / 173 kW / 2000 tr/min | |
| Deutz Euro V | — | TCD7.8L6 / 200 kW / 2500 tr/min | |
| Cummins National II | — | 6CTAA8.3-C260 / 194 kW / 2200 tr/min | |
| Système hydraulique | Débit de la pompe principale | L/min | 2 × 247 |
| Pression du système principal | MPa | 32 | |
| Pression du système pilote | MPa | 4 | |
| Compresseur d'air | Pression de service | bar | 10 |
| Capacité de refoulement d'air | m³/min | 10 | |
| Performances de forage | Plage de diamètres de trous | mm | Φ76–180 |
| Profondeur de forage | m | 20 | |
| Diamètre des tiges de forage | mm | Φ65 / 76 | |
| Hauteur maximale du trou | m | 18 | |
| Profondeur du trou en une seule fois | m | 10.8 | |
| Force de propulsion maximale | kN | 43 | |
| Force de levage maximale | kN | 50 | |
| Couple de sortie maximal des tiges de forage | N·m | 4000 / 9000 | |
| Voyage et dimensions | Poids opérationnel | kg | 38650 |
| Vitesse de déplacement (élevée / faible) | km/h | 3,8 / 2 | |
| Capacité de pente maximale | ° | 35 | |
| Dimensions hors tout (L × l × H) | mm | 16000 × 3190 × 3400 | |
| Largeur des chaussures de piste | mm | 600 | |
| Empattement | mm | 4099 | |
| Écartement des rails | mm | 2590 |
*REMARQUE : Les spécifications et les configurations sont susceptibles d’être modifiées sans préavis en raison des mises à jour et améliorations continues apportées au produit. Toutes les informations sont données à titre indicatif uniquement, et certaines fonctionnalités sont optionnelles. Veuillez contacter notre équipe commerciale internationale pour confirmation. Les spécifications et configurations définitives seront celles figurant dans le contrat officiel signé par les deux parties.
